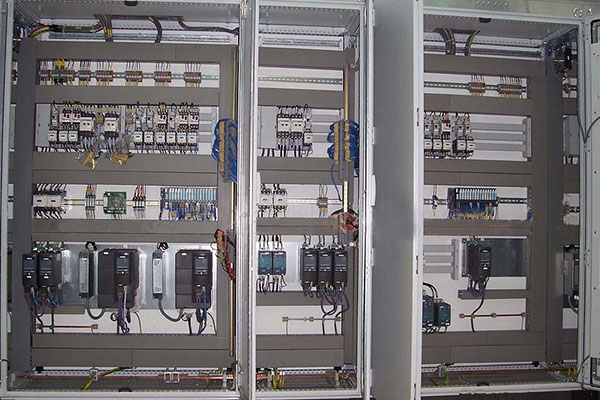

PLC控制柜的應用比較廣泛，但對于初學者來說，并不是很了解其構成，今天控制柜廠家就為大家簡單介紹下，控制柜的基本構成有哪些，以便大家了解。

1、電源

電源在整個系統中起著十分重要的作用。如果沒有一個良好的、可靠的電源系統是無法正常工作的，因此，廠家對電源的設計和制造也要十分重視。

2、中央處理單元(CPU)

中央處理單元(CPU)是控制柜的控制中樞。它按照系統程序賦予的功能接收并存儲從編程器鍵入的用戶程序和數據;檢查電源、存儲器、I/O以及警戒定時器的狀態，并能診斷用戶程序中的語法錯誤。

3、存儲器

存放系統軟件的存儲器稱為系統程序存儲器。

存放應用軟件的存儲器稱為用戶程序存儲器。

4、輸入輸出接口電路

(1)現場輸入接口電路由光耦合電路和微機的輸入接口電路，作用是PLC控制柜與現場控制的接口界面的輸入通道。

(2)現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，作用是控制柜通過現場輸出接口電路向現場的執行部件輸出相應的控制信號。

5、功能模塊

如計數、定位等功能模塊。

6、通信模塊

工作原理：當控制柜投入運行后，其工作過程一般分為三個階段， 即輸入采樣、用戶程序執行和輸出刷新三個階段。完成上述三個階段稱作一個掃描周期。在整個運行期間，CPU以一定的掃描速度重復執行上述三個階段。

(1)輸入采樣階段

在輸入采樣階段，控制柜以掃描方式依次地讀入所有輸入狀態和數據，并將它們存入I/O映象區中的相應的單元內。輸入采樣結束后，轉入用戶程序執行和輸出刷新階段。在這兩個階段中，即使輸入狀態和數據發生變化，I/O映象區中的相應單元的狀態和數據也不會改變。因此，如果輸入是脈沖信號，則該脈沖信號的寬度一定要大于一個掃描周期，才能保證在任何情況下，該輸入均能被讀入。

(2)用戶程序執行階段

在用戶程序執行階段，控制柜總是按由上而下的順序依次掃描用戶程序。在掃描每一條用戶程序時，又總是先掃描用戶程序左邊的由各觸點構成的控制線路，并按先左后右、先上后下的順序對由觸點構成的控制線路進行邏輯運算，然后根據邏輯運算的結果，刷新該邏輯線圈在系統RAM存儲區中對應位的狀態;或者刷新該輸出線圈在I/O映象區中對應位的狀態;或者確定是否要執行該梯形圖所規定的特殊功能指令。

(3)輸出刷新階段

當掃描用戶程序結束后，控制柜就進入輸出刷新階段。在此期間，CPU按照I/O映象區內對應的狀態和數據刷新所有的輸出鎖存電路，再經輸出電路驅動相應的外設。

以上就是PLC控制柜的基本組成部分及其特點，大家在使用中需要注意的是，做好對設備的維護和保養工作，以免降低控制柜的使用壽命。大家如果有意向選購，歡迎前來咨詢。
