之前我們已經給大家介紹了PLC控制柜布線時候的一些注意事項，今天禾邦在這里就為大家再講述一下山東PLC控制柜的布線規劃，其中包括布線路徑和布線方法，下面大家就可以跟PLC控制柜廠家一起來看一下。

　　山東PLC控制柜的布線路徑

　　下述的組合，由于信號的種類?性質及電平不同，以及電氣感應等等S/N(信號對噪聲)降低，因此，原則上應使用其他的電纜、通過其他路徑布線。此外，分類整理后布線，也易于將來的維護及系統更換時的作業。

　　①電力線與信號線

　　②輸入信號與輸出信號

　　③模擬信號與數字信號

　　④高電平信號與低電平信號

　　⑤通信線與動力線

　　⑥D(zhuǎn)C信號與AC信號

　　⑦高頻設備(變頻器等)與信號線(通信)

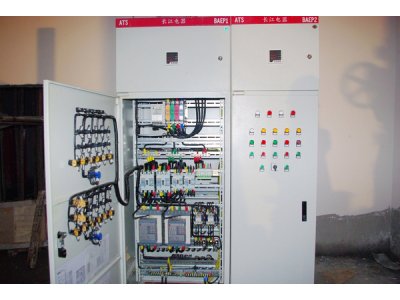

　　山東PLC控制柜的布線方法

　　①PLC控制柜廠家提醒大家，將性質不同的信號電纜放入同一導管內時，一定要隔離。

　　②盡量避免將多個電源線容納在同一導管內。不得不一起設置時，需在導管內設隔板，并將該隔板接地。

　　③應用電線管布線時，因為電線管發熱，不要將1個電路的電線分別置于不同的電線管內。

　　④為了不使動力電纜與信號電纜之間互相影響，不要將其平行布線。

　　⑤如安裝在設置有高壓設備的柜內，由于會感應出噪聲，所以盡量遠離高壓、動力系統進行布線設置。

　　⑥在距離高壓線動力線200mm以上處安裝PLC，或?qū)⒏邏壕€和動力線放入金屬管內布線，并將金屬管進行完全D類接地。

　　現在大家對于山東PLC控制柜的布線路徑和布線方法已經有所了解了吧，再加上之前禾邦為大家介紹的PLC控制柜在布線時的注意事項，大家對于PLC控制柜的布線知識已經掌握的差不多了，大家可以將這些理論與實際結合起來，完成PLC控制柜的布線工作。
